Рельсы каждый день выдерживают огромные нагрузки от проходящих поездов. Чтобы железнодорожное полотно оставалось надежным, его нужно периодически обслуживать и соединять новые отрезки пути. Именно здесь и требуется специальное оборудование, без которого не обойтись ни на одной ветке. Речь идет о рельсосверлильных станках. Это аппараты, которые делают отверстия в рельсах для последующего крепления болтами или для установки стрелочных переводов. И если вы когда-нибудь видели, как бригада путейцев работает на перегоне, то этот инструмент точно привлек ваше внимание своим характерным звуком и мощностью.
Сегодня мы спокойно разберемся, что это за техника, как она устроена и, главное, как с ней работают мастера. Но для начала давайте просто представим ситуацию. Идет плановый ремонт, нужно срастить два рельса. Сварка дает шов, но для надежности и возможности температурного расширения часто используют болтовые стыки. Чтобы вкрутить болт, нужно аккуратное и ровное отверстие. И выполняется оно не дрелью из хозяйственного магазина, а тяжелым и продуманным механизмом, который устанавливается прямо на головку рельса.
Что такое рельсосверлильный станок по своей сути

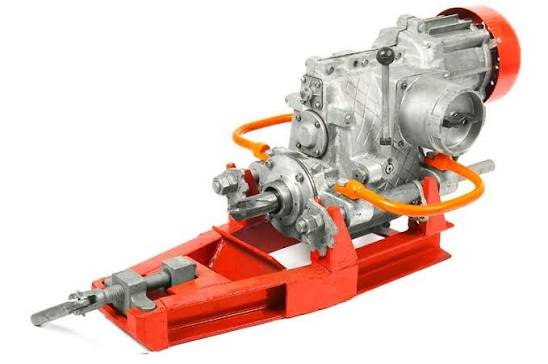

Если говорить техническим языком, это сверлильная установка, которая жестко фиксируется на шейке или подошве рельса. Она оснащена приводом, который вращает сверло, и механизмом подачи, заставляющим инструмент двигаться вглубь металла. Главное отличие от обычной дрели — это точность и усилие. Рельсовая сталь очень твердая и каленая, ее обычным сверлом не взять. Тут нужен именно станок, который обеспечивает нужное давление и частоту вращения.
Конструкция у этих машин довольно стандартная, но продуманная до мелочей. Если вскрыть корпус самого простого станка, мы увидим двигатель, редуктор и шпиндельный узел. А вот внешняя оснастка включает в себя хомут для захвата рельса, направляющую плиту и рукоятку для подачи. Приводы бывают разные: пневматические, гидравлические или электрические. В последнее время многие путейские бригады переходят на бензиновые двигатели, потому что они автономны и не требуют подключения к сети, что особенно важно в полевых условиях, где линии электропередач могут быть далеко. Впрочем, электрические модели тоже востребованы на стационарных участках и в депо.
Мастера ценят эти агрегаты за то, что они делают отверстия четко перпендикулярно поверхности. Любой перекос здесь недопустим, иначе болт просто не встанет на место или ослабит соединение. Поэтому у станка есть система направляющих, которые удерживают сверло в строго заданном положении. Еще один важный момент — система охлаждения. При работе выделяется огромное количество тепла, и если не отводить его, сверло затупится за пару минут. Поэтому либо используется подача смазывающе-охлаждающей жидкости, либо применяются специальные твердосплавные сверла, которые выдерживают нагрев. Но, честно говоря, даже с охлаждением без опыта здесь делать нечего.
Как мастера готовятся к работе со станком
Прежде чем включить двигатель и нажать на рукоятку подачи, мастер всегда выполняет несколько подготовительных шагов. Это не просто правила техники безопасности, это основа долгой и беспроблемной эксплуатации оборудования.
• Осмотр рельса в месте сверления. Он должен быть чистым от грязи и окалины.
• Проверка крепления станка на рельсе. Хомут затягивается так, чтобы установка не двигалась ни на миллиметр.
• Выбор правильного сверла. Для разных диаметров отверстий используют разные сверла с победитовыми напайками или цельные твердосплавные.
• Настройка глубины сверления. Важно не пройти рельс насквозь там, где это не нужно, или, наоборот, сделать отверстие нужной глубины.
• Проверка системы смазки и уровня жидкости.
После всех этих манипуляций станок готов к работе. Но вы должны понимать, что спешка здесь — главный враг. Если плохо затянуть крепление, то при врезании сверла станок может просто провернуться. Это не только испортит отверстие, но и травмоопасно. Опытные рабочие часто делают пробный проход на холостом ходу, чтобы убедиться, что все механизмы работают плавно. И только потом приступают к делу.
А еще я заметил, что мастера уделяют огромное внимание самому сверлу. Оно должно быть остро заточено. Тупая оснастка создает лишнее трение и повышает нагрузку на двигатель. Из-за этого могут перегореть обмотки или выйти из строя редуктор. Поэтому в бригадах обычно есть человек, который следит за состоянием режущего инструмента. Это как в кулинарии: хороший нож режет, а плохой — только портит продукты и настроение.
Процесс сверления на практике: пошагово
Теперь перейдем к самому интересному — как именно происходит процесс. Когда все подготовлено, мастер включает станок. Если двигатель электрический, сначала проверяют напряжение в сети. Для бензиновых моделей — прогревают мотор. Затем начинается плавное вращение шпинделя. Сначала сверло касается поверхности рельса легонько, чтобы наметить центр отверстия. Это важный этап, чтобы сверло не "убежало" в сторону.
Потом давление увеличивается. Мастер контролирует усилие подачи, обычно вручную, с помощью рычага. На некоторых современных станках есть автоматическая подача, которая сама регулирует скорость в зависимости от сопротивления металла. Но если честно, старые путейцы больше доверяют своим рукам. Они чувствуют, когда сверло входит в самое твердое место, а когда идет мягче. Это своего рода искусство. Во время работы нужно следить за стружкой. Если она идет длинной и витой, значит, все в порядке. Если стружка крошится или идет в виде мелкой пыли, то нужно или увеличить скорость, или добавить смазку.
Важный момент. При сверлении рельса всегда образуется заусенец с тыльной стороны отверстия. Поэтому после прохода мастер не вынимает сверло обратно тем же ходом, а либо делает небольшой обратный доворот для снятия заусенца, либо специально потом обрабатывает отверстие зенковкой. Это делается для того, чтобы болт лег ровно и плотно. И опять же, не забываем про перегрев. Даже при наличии охлаждения металл быстро нагревается, поэтому опытные мастера часто дают станку "отдохнуть" после 3-4 отверстий. Я как-то спросил одного бригадира, почему он делает паузу, и он ответил просто: "Чтобы и станок не плакал, и сверло дольше жило". И в этом есть рациональное зерно.
Какие сложности возникают в работе и как их решают
Конечно, работа на рельсосверлильных станках не всегда проходит гладко. Даже если у вас дорогой и мощный аппарат, могут возникнуть внештатные ситуации. Например, самый частый случай — это поломка сверла. Твердосплавные наконечники могут сколоться, если наткнутся на внутренний дефект металла. В таком случае работу останавливают, меняют сверло и аккуратно удаляют осколки из отверстия.
Другая проблема — это недостаток мощности. Если станок еле тянет, то отверстие получается рваным. Тогда мастера проверяют напряжение (если электрика) или качество топлива (если бензин). Также часто меняют масло в редукторе, потому что загустевшее масло увеличивает трение и падает обороты.
Бывает, что станок очень тяжелый, а работать нужно в неудобной позе, например, на перегоне между шпалами. Тогда используют специальные подставки или подъемные механизмы. Но чаще всего работают вдвоем: один держит станок, второй управляет подачей. Это и безопаснее, и эффективнее. И знаете, у профессиональных бригад есть негласное правило: после 10 просверленных отверстий нужно обязательно проверить затяжку крепежных болтов на самом станке. От вибрации они могут ослабнуть, и точность геометрии уйдет.
Техническое обслуживание и продление срока службы
Мастера знают, что рельсосверлильный станок — это не расходник, а капитальное оборудование, которое может служить годами. Но для этого за ним нужно ухаживать. В конце каждой смены, если она была интенсивной, аппарат чистят от металлической пыли и грязи. Особенно тщательно продувают воздухом двигатель, чтобы пыль не попала внутрь обмоток. Регулярно проверяют щетки в электродвигателе и уровень масла в редукторе.
Также мастера всегда следят за состоянием сальников. Если через них начинает подтекать смазка, значит, пора менять уплотнения. И конечно, болты и струбцины, которые фиксируют станок на рельсе, должны быть всегда в идеальном состоянии. Они являются залогом безопасности и точности. Еще один практический совет от бывалых: хранить станки лучше в сухих помещениях, чтобы не появилась коррозия на направляющих. Даже маленькая ржавчина увеличивает трение и снижает качество сверления.
В целом, если соблюдать все правила эксплуатации, то и станок будет работать как часы, и мастера будут довольны результатом. Работа с этим оборудованием не терпит халатности, но при этом она очень технологична и дает отличный результат — ровные, чистые отверстия в твердом металле. Это именно тот случай, когда техника и навык человека работают в унисон, обеспечивая безопасность движения поездов. И каждый ремонтный участок дорожит своими мастерами, которые умеют обращаться с таким сложным, но таким необходимым инструментом.
