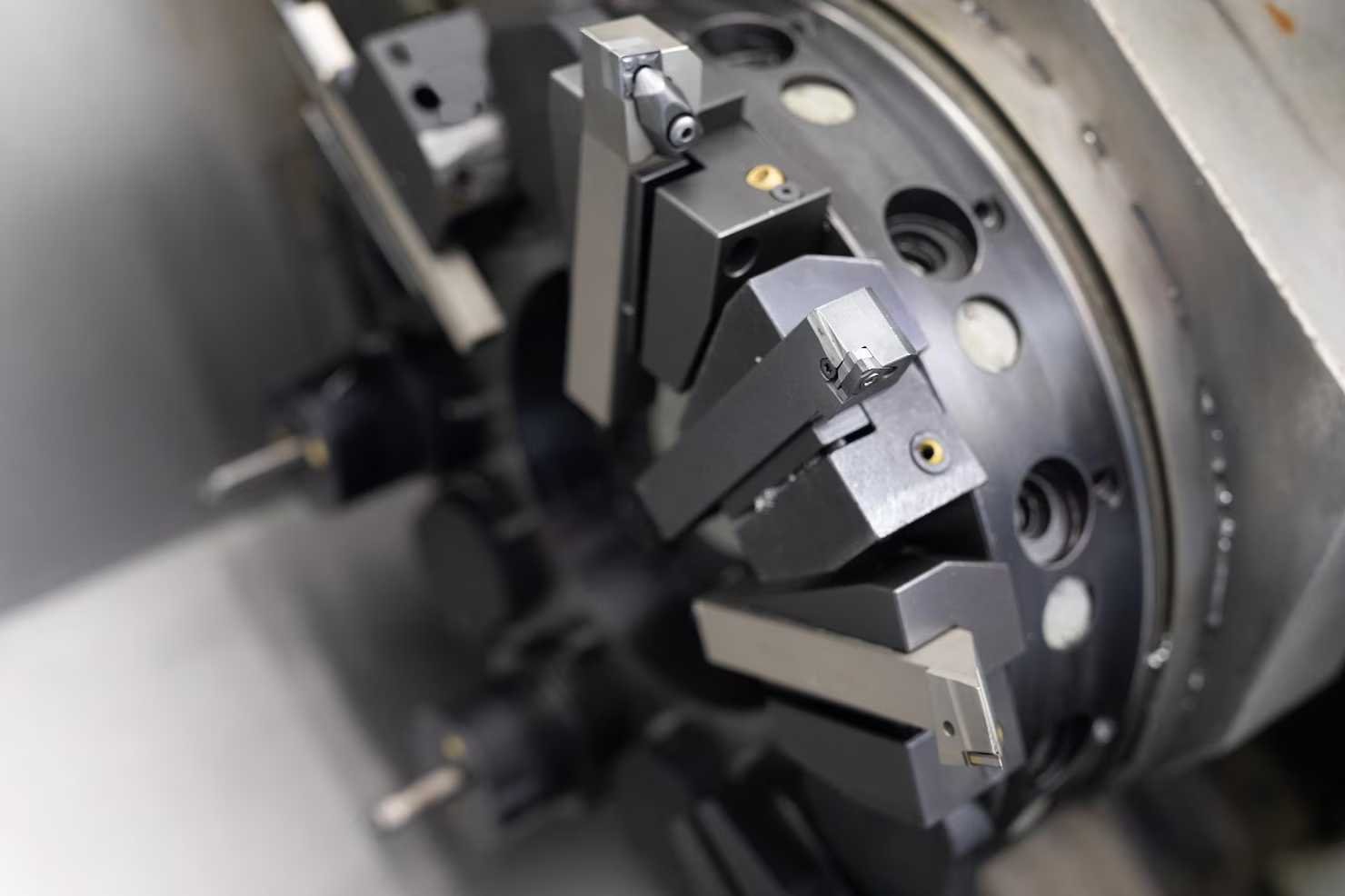

Производство комплектующих для станков — это сложный и многоэтапный процесс, требующий высокой квалификации специалистов и использования современного оборудования. От качества каждой отдельной детали зависит точность обработки заготовок и общая производительность станочного парка. В России активно развиваются предприятия, способные обеспечить промышленность всеми необходимыми элементами для сборки и ремонта металлорежущего оборудования. Многие компании сегодня отдают предпочтение отечественным производителям, так как это позволяет сократить сроки поставки и упростить техническую поддержку.
Одним из ключевых направлений является выпуск шпиндельных узлов, направляющих, ходовых винтов и систем подачи. Для модернизации фрезерных и токарных станков часто требуются высокоточные механизмы перемещения инструмента. Если рассматривать вертикальные обрабатывающие центры, то в них критически важным элементом выступает узел, отвечающий за перемещение шпиндельной головки. Например, модуль оси Z позволяет обеспечить плавное и точное позиционирование режущего инструмента по вертикали. Качество изготовления этого модуля напрямую влияет на чистоту обработанной поверхности и стойкость фрез.
Производственный цикл начинается с проектирования. Инженеры используют системы трехмерного моделирования, чтобы рассчитать жесткость и виброустойчивость будущих узлов. На этом этапе закладываются допуски, которые не должны превышать сотых долей миллиметра. Далее разрабатывается технологическая карта, где прописаны все переходы: от резки заготовки до финишной шлифовки. Важно отметить, что каждое предприятие стремится оптимизировать этот этап, чтобы исключить ошибки еще до начала механической обработки.
Основные этапы изготовления станины и корпусных деталей
Самыми габаритными элементами любого станка являются станины и корпуса. Производство комплектующих для станков отливают из серого или высокопрочного чугуна, реже используют сварные стальные конструкции. Процесс литья достаточно трудоемкий. Сначала изготавливают модельный комплект, затем формуют песчано-глинистые смеси и заливают металл. После остывания отливку подвергают термической обработке для снятия внутренних напряжений. Только после этого деталь поступает в механический цех.
На механическую обработку уходит большая часть времени. Крупногабаритные станины обрабатывают на продольно-фрезерных станках с ЧПУ. Здесь важно выдержать базовые плоскости и пазы для крепления направляющих. Часто применяют расточные операции для отверстий под подшипниковые узлы. Оборудование для таких задач должно обладать высокой мощностью и жесткостью. Сами производители станков редко отливают детали самостоятельно, они закупают отливки у специализированных литейных заводов, а окончательную механическую обработку выполняют в собственных цехах.
В последнее время все большую популярность набирает аддитивное производство некоторых корпусов, но пока это технология дороже классической штамповки и литья. Однако для прототипирования и штучного выпуска сложных конфигураций 3D-печать металлом действительно применяется. Но вернемся к традиционным методам. Шлифование базовых поверхностей выполняется на плоскошлифовальных станках с применением охлаждающей жидкости. Это позволяет достичь шероховатости Ra 0,4 мкм, что критично для прецизионного оборудования.
Технология производства направляющих качения и скольжения
Отдельного внимания заслуживают направляющие, по которым перемещаются суппорты и столы. Они делятся на два типа: скольжения и качения. Для тяжелых станков чаще выбирают направляющие скольжения с покрытием из антифрикционного материала. Технология их производства включает закалку ТВЧ и последующее шлифование. А для легких и средних станков используют роликовые или шариковые направляющие, которые поставляются в виде готовых комплектов от производителей подшипников.
Сложность изготовления заключается в обработке длинных заготовок. Например, направляющая длиной 3 метра требует специального станочного парка. На предприятиях применяют профилешлифовальные станки, способные обрабатывать изделия сложного сечения. Контроль геометрии осуществляется с помощью лазерных интерферометров. Каждая партия проходит проверку на прямолинейность и параллельность. Без этого невозможно добиться корректной работы станка. Некоторые заводы предпочитают покупать готовые направляющие у специализированных брендов, а не производить их сами, так как это требует серьезных капиталовложений.
Важно сказать про закалку. Для стали ШХ15 или аналогичных марок применяют объемную закалку в масле или азотирование. Эти операции изменяют структуру металла, делая поверхность износостойкой. После термички обязательно идет отпуск, чтобы снизить хрупкость. Технолог на этом этапе должен строго следить за температурными режимами, даже небольшое отклонение приведет к браку.
Изготовление ходовых винтов и шарико-винтовых передач
Ходовые винты и ШВП — это сердце системы перемещения. Их производство начинается с нарезки резьбы. Для стандартных винтов используют токарно-винторезные станки, а для высокоточных — резьбошлифовальные. Винты ШВП требуют канавок для шариков, которые шлифуются до зеркальной чистоты. Далее нарезанные участки закаливают и шлифуют повторно, чтобы убрать деформации.
Сборка ШВП с гайками и шариками происходит в чистых помещениях. Шарики калибруют с точностью до микрона, чтобы обеспечить необходимый натяг. На этом этапе собирают так называемые "поезда" шариков с сепараторами. Такая конструкция обеспечивает низкий коэффициент трения и высокую жесткость. Производство этих комплектующих настолько ответственное, что многие цеха оснащают системами климат-контроля, чтобы исключить влияние температуры на размеры деталей во время измерений.
Системы смазки и охлаждения в конструкции станков
Станок не может работать без эффективной системы смазки. В нее входят насосы, фильтры, распределители и трубопроводы. Производство этих комплектующих ведется преимущественно из стали и латуни. Масляные магистрали сверлятся в корпусах станин, что требует специальных глубокосверлильных станков. Современные производители стремятся интегрировать каналы смазки прямо в конструкцию литых деталей, чтобы уменьшить количество внешних шлангов.
Также важны системы подачи СОЖ. Насосы высокого давления подают эмульсию в зону резания, а фильтры очищают ее от стружки. Производство этих узлов часто стандартизировано, но под конкретный станок могут изготавливать нестандартные баки и коллекторы. Обычно это сварные конструкции из листовой стали с антикоррозионным покрытием. На производстве используют гибочные и сварочные посты, а также окрасочные камеры для финишной отделки.
Сборка узлов и финальное тестирование
Когда все детали готовы, наступает этап сборки. В механическом цехе собирают редукторы, коробки скоростей и суппорты. Сборка ведется по принципу полной взаимозаменяемости, но часто требуется притирка сопрягаемых поверхностей. Квалифицированные слесари-сборщики используют индикаторы часового типа для проверки биений и зазоров.
Финальное тестирование — это обкатка собранного узла на стенде. Проверяют уровень шума, нагрев подшипников и работу смазки. Если узел прошел все испытания, он маркируется и упаковывается для отправки заказчику. На этом же этапе проверяют соответствие паспортных данных, например, величину люфта или скорость перемещения.
Параллельно на заводе может производиться ремонт старых узлов. Это отдельное направление, которое тоже требует наличия мощностей. Специалисты разбирают изношенный модуль, дефектуют детали и заменяют их на новые, изготовленные по чертежам заказчика. Часто это выгоднее, чем покупать новый дорогостоящий агрегат.
Современные тенденции в производстве комплектующих
Отрасль не стоит на месте. Сегодня все чаще внедряют системы мониторинга состояния оборудования прямо во время производства. Это позволяет отслеживать нагрузку на шпиндель и вовремя предупреждать поломки. Некоторые заводы переходят на экологичные смазки и системы сухого резания, что требует модернизации конструкции узлов.
Кроме того, растет спрос на быструю замену комплектующих. Заказчики не хотят ждать месяцами поставки из-за рубежа. Поэтому внутри страны формируются склады с наиболее ходовыми позициями: подшипниками, ремнями, шестернями и модулями перемещения. Это позволяет сократить простой производства. В итоге, качественное изготовление каждой детали, будь то маленькая втулка или тяжелая станина, закладывает основу надежности всего станка. Технологии растут, и вместе с ними растут требования к точности и износостойкости узлов.
Подводя итог, стоит сказать, что производственный цикл очень длинный и включает множество разнородных операций: литье, ковку, механическую обработку, термообработку, шлифовку и сборку. Каждый этап взаимосвязан с другими, и ошибка на любой стадии ведет к браку. Поэтому успешные предприятия вкладывают ресурсы не только в станки, но и в обучение персонала. Только так можно обеспечить выпуск продукции, которая соответствует мировым стандартам качества и позволяет российским станкам конкурировать с зарубежными аналогами.
