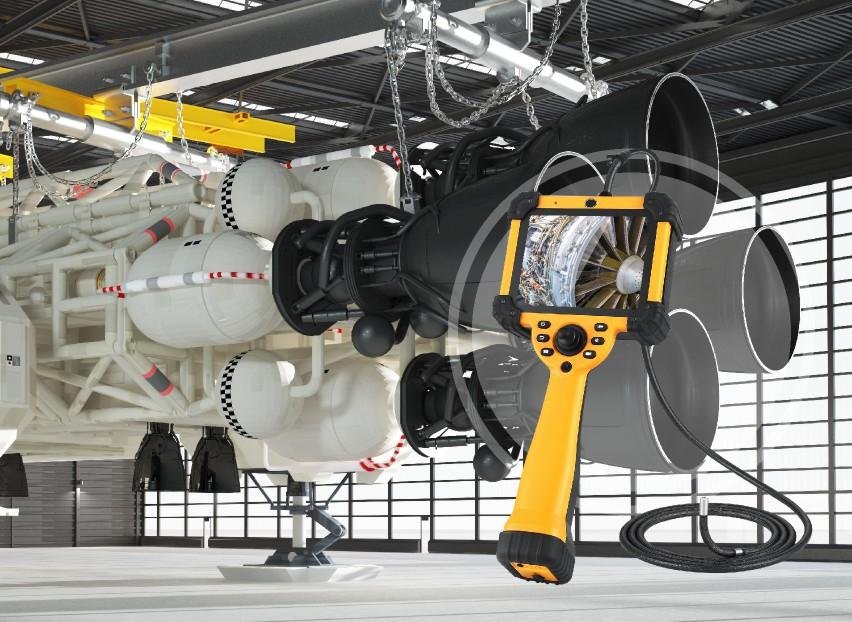

Современная авиация держится на регулярном и точном контроле. Двигатель работает в сложных условиях, и его внутренние детали изнашиваются постепенно. Чтобы не снимать весь узел с крыла или из ангара, инженеры всё чаще используют оптические приборы. Для таких задач применяют эндоскопы для авиадвигателя, которые позволяют заглянуть внутрь без лишних затрат. Разборка узла — это долго, дорого и не всегда нужно. Иногда достаточно небольшого окна доступа. Эндоскопия не заменяет капитальный ремонт. Она даёт информацию для решения. Если внутри всё чисто, узел возвращают в работу. Если найден дефект, планируют ремонт. Такой подход экономит ресурс и время. При этом требования к прибору высокие. Гибкость зонда, разрешение картинки и качество подсветки решают многое.
Зачем авиации эндоскопия
Двигатель состоит из компрессора, камеры сгорания, турбины и других узлов. Многие из них закрыты корпусами. Чтобы увидеть лопатки или стенки, нужен доступ через специальные порты. Эндоскоп вводят в эти отверстия и получают изображение на экране. Врач здесь ни при чём. Это техническая диагностика.
Главная выгода — отсутствие полной разборки. Демонтаж двигателя занимает дни. Иногда недели. Эндоскопический осмотр занимает часы. При этом можно оценить состояние горячей части, компрессора и других зон. Результат зависит от прибора и опыта оператора. Однако даже базовый осмотр помогает поймать проблему раньше.
Вот типичные задачи, где эндоскоп реально помогает.
1. Осмотр лопаток компрессора на предмет забоин, трещин и эрозии.
2. Проверка камеры сгорания: нагар, трещины, деформации жаровой трубы.
3. Контроль турбинных лопаток: охлаждающие отверстия, кромки, следы перегрева.
4. Поиск посторонних предметов, которые могли попасть внутрь тракта.
5. Оценка коррозии и состояния уплотнений в труднодоступных местах.
6. Наблюдение за известными дефектами в динамике, от осмотра к осмотру.
Этот список не окончательный. В каждом парке свои правила. Но логика одна: сначала посмотреть, потом решать.
Как проходит осмотр без разборки
Процедура начинается с подготовки. Двигатель охлаждают, если он работал. Снимают заглушки с технологических портов. Оператор выбирает зонд подходящего диаметра. Затем вводит его в канал и продвигает вперёд. Картинка выводится на монитор. Инженер поворачивает ручку управления, чтобы изменить направление кончика.
В большинстве случаев используют оптоволоконные эндоскопы, так как они хорошо гнутся и подходят для извилистых каналов. Жёсткие приборы тоже применяют, но там, где есть прямой доступ. Гибкий зонд важнее, когда нужно обойти препятствие. Он не должен терять управление на поворотах.
Осмотр ведут по секторам. Лопатки поворачивают, чтобы увидеть каждую кромку. Записывают видео или делают фото. Потом сравнивают с эталоном. Если есть сомнения, приглашают второго специалиста. Коллегиальное решение снижает риск ошибки. Иногда достаточно одного взгляда. Иногда нужен повторный заход с другого порта.
Кстати, о цифрах. Диаметр зонда может быть от долей миллиметра до нескольких миллиметров. Длина — от метра до нескольких метров. Здесь важно не ошибиться с выбором. Слишком толстый зонд не пройдёт. Слишком тонкий может не дать нужного обзора. Поэтому в арсенале обычно несколько приборов.
Требования к прибору: гибкость зонда
Гибкость — не просто удобство. Это возможность добраться до нужной точки. Каналы внутри двигателя редко бывают прямыми. Они имеют повороты, сужения и разветвления. Зонд должен следовать по ним без чрезмерного усилия. Если он слишком жёсткий, оператор рискует повредить поверхность или не дойти до цели.
Управляемый кончик решает отдельную задачу. Он позволяет осмотреть деталь под нужным углом. Без артикуляции зонд смотрит только вперёд. С артикуляцией можно заглянуть вбок и назад. Это расширяет зону контроля. Но управление требует навыка. Резкие движения недопустимы.
Материал оболочки тоже важен. Он должен выдерживать контакт с металлом. Масла, топливо и температура не должны быстро выводить зонд из строя. Некоторые модели рассчитаны на работу в горячей зоне после охлаждения. Другие — только для холодного осмотра. Путать режимы нельзя.
Ещё один параметр — длина рабочей части. Она зависит от типа двигателя. Для небольших силовых установок хватает короткого зонда. Для крупных турбовентиляторных двигателей нужна большая длина. При этом лишняя длина мешает управлению. Поэтому выбор всегда компромисс.
Разрешение и оптика
Разрешение определяет, что именно увидит оператор. Трещина шириной в несколько микрон требует хорошей оптики. Дешёвый прибор покажет пятно. Хороший — покажет форму и край. Поэтому экономия на разрешении часто оборачивается повторным осмотром. А повторный осмотр — это снова время и доступ.
Современные эндоскопы используют разные системы. Волоконная оптика передаёт изображение по пучку. Цифровые матрицы дают картинку на экране напрямую. Гибридные схемы сочетают оба подхода. У каждого варианта свои сильные стороны. Волокно лучше гнётся. Матрица даёт более чистую картинку. Выбор зависит от задачи.
Подсветка не менее важна. Внутри двигателя темно. Светодиоды на кончике зонда освещают зону. Но яркий свет может давать блики. Тогда деталь выглядит хуже, чем есть. Поэтому нужна регулировка яркости. Хороший прибор позволяет менять интенсивность. Иногда помогает боковая подсветка.
Глубина резкости тоже влияет. Если она мала, часть кадра будет размыта. Оператору приходится подстраивать фокус. В некоторых моделях есть автофокус. В других — ручная настройка. Для быстрого осмотра удобнее автоматика. Для точных измерений — ручной контроль.
Что смотрят в первую очередь
Горячая часть — зона повышенного внимания. Турбинные лопатки работают при высокой температуре. На них появляются трещины, окисление и потеря покрытия. Эндоскоп позволяет увидеть кромки и охлаждающие каналы. Если каналы забиты, деталь может перегреваться. Это ведёт к дорогому ремонту.
Камера сгорания — следующий важный объект. На стенках появляется нагар. Металл может трескаться. Жаровая труба деформируется. Через эндоскоп видно цвет и текстуру. Опытный инженер замечает нюансы. Но без записи эти нюансы трудно обсуждать. Поэтому фото и видео обязательны.
Компрессор смотрят на предмет эрозии и забоин. Посторонний предмет оставляет след. Лопатка может быть погнута. Иногда повреждение невелико. Тогда узел продолжают эксплуатировать. Иногда требуется замена. Решение принимают по документам производителя.
Ещё одна зона — уплотнения и лабиринты. Там возможен износ. Эндоскоп не всегда даёт точный замер. Но он показывает общую картину. Если зазор вырос, это заметно по следам контакта. В таких случаях планируют более глубокую диагностику.
Ограничения и как их обходят
У эндоскопии есть границы. Не все зоны доступны через штатные порты. Иногда мешает геометрия канала. Иногда сам зонд слишком короткий или толстый. Тогда применяют обходные пути. Например, используют другой порт. Или меняют оптику на боковую. Или привлекают более гибкий прибор.
Ещё один фактор — человеческий. Два оператора могут увидеть разное. Один заметит трещину. Другой пропустит. Это не всегда ошибка. Просто опыт и внимание различаются. Поэтому в отрасли ценят стандартизацию. Чек-листы, обучение и повторные осмотры помогают.
Однако не стоит ждать от эндоскопа чуда. Он не измеряет всё подряд. Он не заменяет лабораторный анализ. Он не покажет скрытую трещину под слоем металла. Но он снижает необходимость разборки. А это уже большой плюс. В некоторых случаях именно эндоскоп спасает от лишнего ремонта.
Документация и повторяемость
Каждый осмотр лучше документировать. Дата, двигатель, наработка, порт, зона. Фото и видео с подписями. Тогда следующий специалист увидит динамику. Если дефект не изменился, решение проще. Если вырос, можно планировать ремонт заранее. Без записей всё держится на памяти. Память подводит.
Повторяемость важна и для настройки прибора. Один и тот же угол, свет и увеличение. Тогда снимки можно сравнивать. Иначе разница будет из-за оптики, а не из-за детали. В идеале создают карту осмотра. В ней отмечены точки и ракурсы.
Некоторые компании используют автоматическое распознавание. Но это лишь помощник. Финальное решение остаётся за инженером. Алгоритм может подсветить подозрительную зону. Но он не понимает контекст. Поэтому обучение персонала не отменяется.
Обучение и практика
Хороший эндоскопист — это не просто человек с прибором. Он знает конструкцию двигателя. Он понимает, как выглядит норма. Он умеет вести зонд без рывков. Он замечает мелочи. Такой навык приходит с практикой. Курсы помогают, но часы за экраном важнее.
Начинающие часто водят зонд слишком быстро. Картинка смазывается. Или останавливаются и смотрят в одну точку. Опытные действуют методично. Сектор за сектором. Они не пропускают края. Они проверяют освещение. Они делают паузы для записи.
Иногда полезно пригласить второго оператора. Свежий взгляд находит то, что пропустил первый. Это не недоверие. Это нормальная практика. В авиации цена ошибки высока. Поэтому перекрёстный контроль приветствуется.
Что в итоге
Эндоскопия авиационных двигателей стала рабочим инструментом. Она позволяет избежать разборки узла, когда это возможно. Гибкий зонд и хорошее разрешение дают доступ к скрытым зонам. Осмотр занимает меньше времени, чем демонтаж. А информация помогает планировать ремонт.
При выборе прибора смотрят на несколько вещей. Гибкость, управляемый кончик, диаметр, длина, разрешение, подсветка. Не бывает одного идеального эндоскопа. Бывает подходящий для конкретной задачи. И ещё важен опыт. Прибор — это только часть системы.
Если осмотр проведён аккуратно и записан, он приносит пользу. Если нет, остаётся риск пропустить дефект. Поэтому в авиаотрасли ценят методичность. Эндоскопия не отменяет ремонт. Она делает его более осознанным. И это главный результат.
