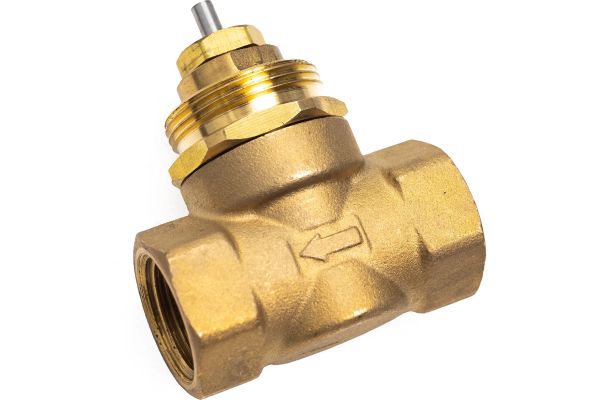

Двухходовой регулирующий клапан управляет потоком жидкости в трубопроводе: меняя площадь проходного отверстия, он увеличивает или уменьшает расход. Его ставят в системах отопления, холодоснабжения, вентиляции, ГВС и на промышленных линиях, где нужно удерживать заданные температуру, давление или расход.
От грамотного выбора зависят устойчивость системы, точность регулирования и затраты энергии. Ориентироваться только на диаметр трубы нельзя: учитывают расчётный расход, перепад давления, свойства среды и параметры привода. Ошибки проявляются шумом, лишними потерями давления и колебаниями регулируемого параметра.
Принцип действия
Внутри корпуса с входным и выходным патрубками находится подвижный регулирующий элемент. Когда шток смещается или затвор поворачивается, сечение для потока меняется, а с ним и количество проходящей среды.
В схемах с плавным регулированием затвор может останавливаться в промежуточных положениях. В простых системах работает режим «открыто — закрыто». Управление бывает ручным или автоматическим: контроллер получает сигналы датчиков, сравнивает их с заданием и командует приводом.
Главный показатель клапана — пропускная способность Kv. Это расход воды в м³/ч через полностью открытый клапан при перепаде давления на нём 1 бар. Для воды предварительный расчёт строят на связи расхода и перепада давления, а для других жидкостей, газов и пара применяют методы, учитывающие свойства среды.
Подбор пропускной способности и диаметра
Условный диаметр клапана не обязан совпадать с диаметром трубы. Цель подбора — получить нужный расход при допустимом перепаде давления и сохранить точность регулирования во всём рабочем диапазоне.
Если Kv завышен, малейшее движение затвора резко меняет расход: клапан почти всё время работает в прикрытом положении, а параметр «гуляет». Если Kv занижен, максимальный расход ограничен, сопротивление растёт, и контур может не выйти на расчётную мощность.
Важен именно перепад давления на самом клапане — разность давлений до и после него; давление в магистрали его не заменяет. Он меняется с режимом работы и положением других регулирующих устройств, поэтому проверяют минимальный, номинальный и максимальный расход. При высоком перепаде оценивают риск шума, кавитации и эрозии.
Для расчёта собирают данные: вид среды, её температуру, давление, плотность и примеси; три режима расхода; давление до и после клапана; назначение контура и требуемую точность; диаметр трубы и тип присоединения; параметры сигнала и питания привода; требования к герметичности. Если перепад неизвестен, его получают гидравлическим расчётом или замерами — приблизительные значения ведут к ошибке.
Материалы и присоединение
Материалы корпуса, затвора и уплотнений выбирают по температуре, давлению и химическим свойствам среды. В водяных системах применяют латунь, бронзу, чугун; в тяжёлых условиях нужны материалы, стойкие к коррозии и нагреву. Совместимость уплотнений со средой влияет на герметичность и ресурс. Допустимые давление и температуру берут из паспорта конкретной модели: клапаны одного диаметра могут заметно различаться. Присоединение — резьбовое или фланцевое — определяют по диаметру, параметрам и условиям обслуживания.
Привод и управление
Привод перемещает затвор по командам системы управления. Его подбирают по усилию или крутящему моменту, ходу и условиям эксплуатации; у электрических моделей проверяют питание, тип сигнала и совместимость с контроллером.
Важна и расходная характеристика. Линейная даёт примерно пропорциональный рост пропускной способности с ходом затвора. Равнопроцентная обеспечивает более плавное изменение расхода и часто применяется при переменной нагрузке. Выбор зависит от схемы регулирования и перепада давления, поэтому клапан оценивают вместе с системой.
Заранее определяют поведение при отключении питания: закрыться, открыться или остаться на месте. Где-то подачу теплоносителя нужно прекратить, а где-то сохранить циркуляцию для защиты оборудования. Возврат в безопасное положение есть не у всех приводов — уточняйте в документации.
Монтаж
Перед установкой сверяют клапан с трубопроводом и рабочими параметрами. Монтируют его по стрелке направления потока на корпусе, с учётом допустимого положения и требований к креплению привода. Если среда загрязнена, перед клапаном ставят фильтр: частицы повреждают седло и уплотнения, вызывают утечки. После монтажа проверяют герметичность, подключение привода и свободный ход. При наладке клапан прогоняют по всему диапазону и смотрят, как меняется расход и достигаются ли заданные температура или давление.
Типичные ошибки
Самая частая ошибка — подбор только по диаметру трубы. Другие: отсутствие расчёта перепада давления, неверный учёт температуры и свойств среды, несоответствие привода клапану, игнорирование шума и кавитации, неправильная ориентация при монтаже, отсутствие фильтра, слабая проверка после запуска. Избыточный запас по Kv сужает полезный диапазон регулирования. Если клапан постоянно почти полностью открыт или закрыт, пересматривают подбор Kv, настройки регулятора и исходный гидравлический расчёт. Перед заказом сверяют расчёт с паспортом: Kv, температуру, давление, материалы, характеристику, привод.
Обслуживание
При осмотре проверяют герметичность соединений, уплотнения, привод и управляющие сигналы, чистят или меняют фильтр. Шум, недостаточный расход или запаздывание реакции — повод проверить перепад давления, состояние затвора и настройки автоматики. Периодичность зависит от среды, нагрузки и рекомендаций производителя.
Двухходовой клапан управляет расходом и помогает держать нужные параметры системы. Подбор начинается с анализа режимов и гидравлического расчёта, затем определяют конструкцию, материалы, привод и условия монтажа и согласуют их с автоматикой. Так получают устойчивое регулирование, меньшие потери давления и надёжную работу. Оборудование для инженерных систем и технические решения можно подобрать на сайте: siteh.by.
