Когда речь заходит о бурении скважин или укреплении грунта, часто вспоминают про обсадную трубу. Этот элемент кажется простым только на первый взгляд. На деле от него зависит, будет ли скважина работать годами или потребует ремонта уже через сезон. Труба принимает на себя давление грунта, защищает стенки от обрушения и не дает воде смешиваться с верхними слоями. А вот у компании АНЭП Металл можно увидеть разные варианты исполнения. И это не случайно. Рынок предлагает десятки типоразмеров, марок стали и типов соединений. Разобраться в них без подготовки сложно, но вполне реально, если идти от задачи, а не от названия.
Что такое обсадная труба и зачем она нужна
Обсадная труба — это полый цилиндр, который опускают в пробуренную скважину. Его главная задача — удерживать стенки от осыпания. Без обсадки рыхлый грунт, песок или глина быстро заполняют ствол. Тогда вода либо не доходит до насоса, либо идет с примесями.
Кроме удержания стенок, труба выполняет еще несколько функций. Она изолирует водоносный горизонт от загрязнений сверху. Через нее удобно спускать насос и поднимать его для обслуживания. Она же задает геометрию скважины, чтобы оборудование входило свободно и не заклинивало.
Иногда обсадку используют не только в воде. В строительстве ее применяют для свай, в геологии — для разведочных скважин, в нефтегазовой отрасли — для добычи. Но принцип один: труба должна выдерживать внешнее давление и не терять форму.
Из чего делают обсадные трубы
Материал выбирают под условия. Сталь остается самым распространенным вариантом. Она прочная, хорошо сопротивляется нагрузкам и подходит для глубоких скважин. Однако сталь бывает разной: углеродистая, легированная, нержавеющая. У каждой свои пределы по коррозии и цене.
Пластик набирает популярность там, где нет больших механических нагрузок. Поливинилхлорид и полиэтилен не ржавеют, весят меньше и проще в монтаже. Но у них ограничения по температуре и глубине. Точнее, не совсем так: некоторые виды пластика выдерживают серьезные нагрузки, но требуют аккуратного обращения.
Асбестоцемент встречается реже. Он дешев, но хрупок и неудобен при транспортировке. В современных проектах его выбирают все реже. Кстати, для питьевой воды состав материала имеет значение. Не всякая труба подходит для контакта с водой без дополнительной защиты.
Основные виды и типоразмеры
Чтобы не запутаться, стоит смотреть на несколько признаков сразу. Ниже перечислены группы, которые чаще всего обсуждают при выборе.
• Бесшовные стальные трубы. Их делают без сварного шва, поэтому они хорошо переносят высокое давление и изгиб. Подходят для ответственных скважин.
• Электросварные стальные трубы. Сварной шов есть, но при правильном производстве он надежен. Такие изделия дешевле бесшовных и часто используются в бытовом бурении.
• Нержавеющие трубы. Они дороже обычных, зато почти не боятся коррозии. Их берут для воды с агрессивными примесями или для долгого срока службы.
• Пластиковые трубы. Легкие, не ржавеют, удобны для небольших и средних скважин. Важно следить за температурой и давлением.
• Асбестоцементные трубы. Раньше были популярны из-за цены. Сейчас применяются ограниченно, потому что материал хрупкий и тяжелый.
Размеры тоже имеют значение. Диаметр подбирают под насос и ожидаемый дебит. Толщина стенки влияет на прочность и вес. Длина секции определяет, сколько соединений придется делать на объекте. Чем меньше стыков, тем ниже риск протечек, но тем сложнее транспортировка.
Как выбирать диаметр и толщину стенки
Диаметр нельзя брать наугад. Сначала считают, сколько воды нужно в час. Потом смотрят на диаметр насоса. Зазор между насосом и стенкой должен позволять свободный спуск и подъем. Если зазор слишком мал, оборудование застрянет. Если слишком велик, падает скорость потока и насос работает менее эффективно.
Толщина стенки зависит от глубины и грунта. Чем глубже скважина, тем выше давление. Чем более подвижен грунт, тем больше нагрузка на трубу. В слабых породах иногда ставят дополнительные обсадные колонны. Это удорожает проект, но повышает надежность.
Однако не всегда самая толстая труба — лучший выбор. Лишний вес усложняет монтаж и требует более мощной техники. Иногда выгоднее взять трубу с хорошим соединением и правильной маркой стали, чем наращивать толщину без расчета.
Резьба, соединения и герметичность
Соединения — слабое место любой колонны. Если стык негерметичен, в скважину попадут верхние воды или грунт. Поэтому резьбу проверяют особенно внимательно. Она должна быть чистой, без задиров и перекосов. Для уплотнения используют специальные смазки или ленты, но не все они подходят для питьевой воды.
Муфтовые соединения удобны и привычны. Они обеспечивают хорошую герметичность при правильной затяжке. Сварные стыки прочнее, но требуют квалификации и времени. Быстросборные соединения ускоряют монтаж, однако их надежность зависит от производителя.
На практике часто комбинируют разные типы. Например, основную колонну собирают на резьбе, а отдельные участки варят. Главное — не смешивать несовместимые элементы без переходников. Иначе можно получить перекос или разрыв при спуске.
Условия эксплуатации: грунт, вода, нагрузки
Грунт бывает разным. Песок, глина, суглинок, гравий, скальные включения — каждый создает свои условия. В сыпучих породах труба испытывает неравномерное давление. В скальных — риск механических повреждений при бурении. В водонасыщенных слоях важна коррозионная стойкость.
Вода тоже влияет на выбор. Если в ней много солей, кислот или железа, обычная сталь быстро corrodes. Тут нужна нержавейка или защитное покрытие. Для питьевых скважин материал не должен выделять вредные вещества. Поэтому пластик и нержавейка часто выигрывают у черной стали.
Нагрузки делятся на постоянные и временные. Постоянные — это давление грунта и вес колонны. Временные — спуск насоса, промывка, ремонт. Труба должна выдерживать и то, и другое. Запас прочности закладывают заранее, но без фанатизма. Слишком большой запас удорожает проект.
Применение в разных отраслях
В бытовом водоснабжении обсадка — обязательный элемент. Скважина на песок или известняк требует защиты стенок. Глубина может быть от десяти до сотни метров. Для небольших глубин часто берут пластик или тонкостенную сталь. Для глубоких — стальные трубы с муфтами.
В строительстве обсадные трубы используют для свай. Их погружают в грунт, а затем заполняют бетоном. Получается прочная опора. Здесь важны не только прочность, но и точность размеров. Отклонение по диаметру может нарушить технологию.
В геологоразведке трубы помогают брать пробы и изучать породы. Они защищают приборы и позволяют бурить на нужную глубину. В нефтегазовой отрасли обсадные колонны ставят в несколько рядов. Это сложные системы с цементированием и специальными соединениями.
Монтаж и типичные нюансы
Монтаж начинается с подготовки скважины. Ствол проверяют на вертикальность и отсутствие обвалов. Затем собирают первую секцию и опускают ее. Важно не допускать резких ударов. Даже небольшая вмятина может помешать проходу насоса.
При наращивании следят за соосностью. Перекос приводит к тому, что колонна не доходит до проектной глубины. Иногда приходится поднимать и пересобирать участок. Это потеря времени, но лучше исправить сразу, чем потом ремонтировать скважину.
После спуска проверяют герметичность. Для этого используют опрессовку или промывку. Если обнаружена утечка, стык перебирают. Не стоит надеяться, что мелкая течь закроется сама. Вода найдет путь, особенно при перепадах давления.
Хранение, транспортировка, проверка качества

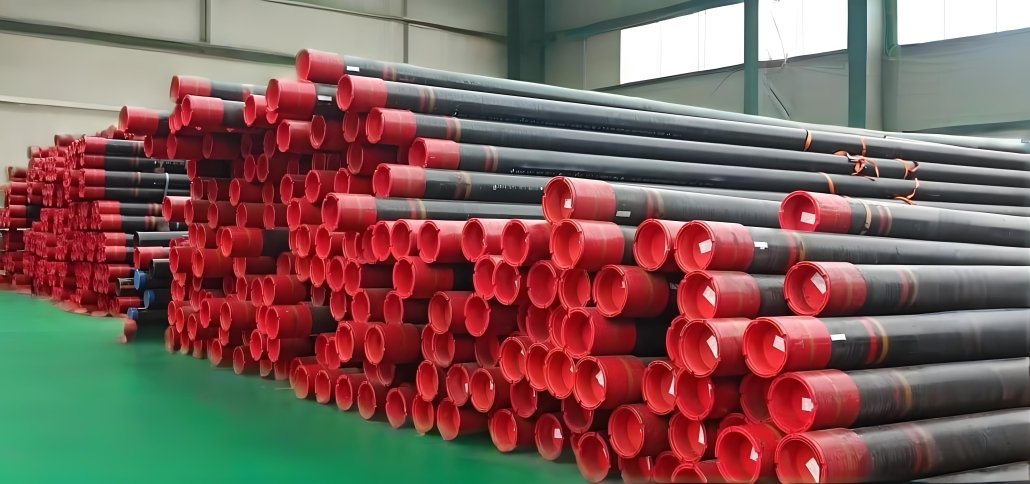

Трубы хранят на ровной поверхности. Подкладки помогают избежать прогиба. Торцы защищают заглушками, чтобы резьба не повредилась. При перевозке секции фиксируют, иначе они могут сместиться и удариться друг о друга.
Перед монтажом проводят входной контроль. Проверяют маркировку, сертификаты, геометрию. Особое внимание — резьбе и сварным швам. Если есть сомнения, лучше отложить партию. Брак в обсадке обходится дороже, чем замена на этапе поставки.
Также смотрят на условия хранения у поставщика. Открытые площадки с дождем и снегом не лучший вариант. Хотя некоторые виды труб терпят влагу, ржавчина на резьбе может испортить соединение. Поэтому аккуратность важна на всех этапах.
Что учитывать при заказе
Перед заказом собирают исходные данные. Глубина скважины, диаметр насоса, состав воды, тип грунта, предполагаемый дебит. Чем точнее данные, тем проще подобрать трубу. Если информации мало, закладывают небольшой запас по прочности.
Цена складывается из материала, диаметра, толщины стенки и типа соединения. Иногда выгоднее купить трубу с запасом, чем потом переделывать скважину. Но переплата за лишние характеристики тоже не нужна. Баланс находится через расчет и консультацию.
Сроки поставки зависят от региона и наличия на складе. Популярные размеры обычно доступны сразу. Нестандартные позиции могут требовать ожидания. Поэтому заказ лучше планировать заранее, особенно если объект работает по графику.
Обсадная труба — не просто металлический цилиндр. Это часть системы, от которой зависит работа скважины. Выбор начинается с задачи, а не с цены. Материал, диаметр, толщина стенки и соединение подбираются вместе. Ошибка на одном этапе может свести на нет усилия на всех остальных. Если подойти к вопросу спокойно, без спешки, можно найти подходящий вариант. Рынок предлагает решения для разных условий. Главное — понимать, какие нагрузки будут действовать и как долго должна служить конструкция. Тогда обсадная труба станет надежной основой, а не слабым местом.
