Какие дефекты чаще всего находят при техническом диагностировании кранов?

Все обнаруженные дефекты фиксируются в ведомости дефектов, где их размеры и характер сопоставляются с нормами выбраковки, после чего принимается решение о возможности дальнейшей эксплуатации или необходимости ремонта.

Группы дефектов при диагностировании кранов

При техническом диагностировании грузоподъемных кранов чаще всего выявляются следующие группы дефектов:

1. Дефекты металлоконструкций:

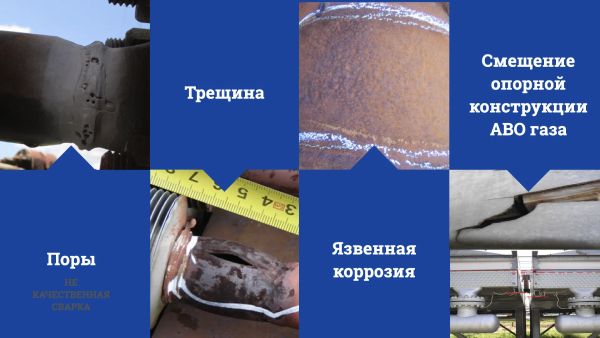

Трещины: усталостные трещины в сварных швах, основном металле стрел, рам тележек и опорных конструкций.
Коррозия: поверхностная и язвенная коррозия несущих элементов, особенно в местах скопления влаги и плохо прокрашенных зонах.
Деформации: прогибы балок, скручивание рам, остаточные деформации после перегрузок или аварий.
Износ отверстий: разработка (износ) болтовых и пальцевых соединений, приводящая к люфтам.

2. Дефекты узлов и механизмов:

Грузовой канат: обрывы проволок (критичным считается определенное количество обрывов на шаг свивки согласно нормам), поверхностный износ, коррозия, заломы и сплющивание.
Крюковая подвеска и крюк: трещины в теле крюка, износ зева (более 10% высоты сечения), деформация, отсутствие или поломка предохранительного замка.
Редукторы и лебедки: износ зубчатых передач, трещины в корпусах, износ подшипников, утечки смазки.
Тормозные системы: износ тормозных шкивов и накладок, нарушение регулировки, потеря эффективности торможения.

3. Дефекты ходовой части и опорно-поворотного устройства:

Опорно-поворотное устройство (ОПУ): износ зубьев венца или шестерни, разрушение тел качения (роликов или шариков), появление люфта.
Колеса и рельсы: износ реборд и поверхности катания колес, износ крановых путей, трещины в рельсах.

4. Дефекты электрооборудования и приборов безопасности:

Электродвигатели: износ щеток (более 50% от паспортной величины), сколы, тугое перемещение щеток в щеткодержателях, отсутствие или неисправность уплотнений крышек.
Токоподвод: износ токосъемников, повреждение изоляции кабеля.
Ограничители и указатели: неисправность ограничителя грузоподъемности (ОГП), концевых выключателей, анемометра (датчика ветра) и координатной защиты.

5. Дефекты систем управления и гидравлики (для автомобильных и гидравлических кранов):

Гидроцилиндры и трубопроводы: утечки рабочей жидкости, повреждение штоков, износ уплотнений.
Системы управления: люфты в рычагах управления, износ шлицевых соединений, смещение осей, ослабление креплений, заедание механизмов.

Стоит отметить, что в представленных результатах поиска не найдено информации, специфичной именно для ресурса STECH.BY. Описанные выше дефекты являются типичными для технического диагностирования грузоподъемных кранов в целом согласно действующим нормативным документам.

Методы выявления и инструментального контроля

Для обнаружения перечисленных дефектов специалисты используют комплекс методов неразрушающего контроля (НК), регламентированных государственными стандартами. Простого визуального осмотра недостаточно, так как многие опасные повреждения носят скрытый характер:

Ультразвуковой контроль (УЗК): основной метод для поиска внутренних усталостных трещин в сварных швах и основном металле стрел, рам и балок. Позволяет оценить глубину залегания дефекта без разрушения конструкции.
Магнитопорошковый и капиллярный контроль: применяются для выявления поверхностных и подповерхностных трещин, которые могут быть не видны глазу. Методом намагничивания или нанесения проникающих жидкостей проверяются зоны концентрации напряжений: проушины, места перехода сечений и галтели.
Вибродиагностика: используется для оценки состояния редукторов, лебедок, электродвигателей и опорно-поворотных устройств. Анализ спектра вибрации позволяет на ранней стадии выявить износ подшипников, дисбаланс, расцентровку валов и повреждение зубчатых передач задолго до их полного разрушения.
Тепловизионный контроль: эффективен для диагностики электрооборудования. Локальный перегрев контактов, клемм, обмоток двигателей или пускателей указывает на повышенное сопротивление, которое может привести к пожару. Также тепловизор помогает найти утечки в гидросистемах по разнице температур.
Измерительный контроль: с помощью штангенциркулей, микрометров, щупов и лазерных нивелиров проверяется геометрическая точность. Измеряются фактические размеры крюка (износ зева), диаметры ходовых колес, зазоры в ребордах, а также проводится нивелировка крановых путей.
Рентгенографический контроль: применяется выборочно для ответственных сварных соединений сложной формы, где ультразвук может дать погрешность.

Влияние условий эксплуатации на статистику дефектов кранов

Частота возникновения тех или иных дефектов напрямую зависит от среды, в которой работает кран. В белорусских и российских реалиях это особенно заметно:

Работа на открытом воздухе: из-за перепадов температур и высокой влажности (особенно в межсезонье) основной проблемой становится коррозия металлоконструкций и обледенение приборов безопасности. Снег, попадающий в узлы, при таянии вызывает ускоренную коррозию незащищенных поверхностей.
Эксплуатация в портах и на химических производствах: солевой туман и агрессивные среды многократно ускоряют коррозионный износ канатов, элементов электрооборудования и резьбовых соединений. Здесь дефекты коррозии выходят на первое место.
Металлургические цеха: воздействие высоких температур приводит к отпуску металла и потере несущей способности металлоконструкций, а брызги металла вызывают локальные структурные повреждения.
Строительные площадки: преобладают механические повреждения — вмятины, деформации от ударов грузом, интенсивный абразивный износ ходовых колес из-за пыли и грязи.
